服务器机房智能温湿度监控系统

　　1.1体系的必要性

　　随着计算机技能的开展和普及，计算机体系数量日积月累，其配套的环境设备也日益增多，计算机房已成为各大单位的重要构成有些。机房的环境设备对温度、湿度以及安全性的需求也越来越严厉，这是确保计算机体系可以正常运转的根本环境。一旦机房环境设备呈现毛病，就会影响到计算机体系的运转，对数据传输、存储及体系运转的可靠性构成威胁，如事端严重又不能及时处理，就可能损坏硬件设备，形成严重后果。关于像中国移动需求实时交流数据的单位机房，机房办理更为重要，一旦体系发作毛病，形成的经济损失更是不可估量。当前很多机房的办理人员不得不选用24小时专人值勤，守时巡查机房环境设备，这样不只加重了办理人员的负担，而且更多的时候，不能及时排除毛病，对事端发作的时刻及职责也无科学的办理。

　　1.2 规划依据

　　计算机机房会集监控用户需求

　　计算机站场地技能条件GB2887-89

　　1.3规划准则

　　体系选型高起点

　　技能先进性：选用最专业的厂家商品

　　体系高可靠性：体系的硬件和软件均选用技能老练的商品

　　体系运转办理便利：软件体系中文化，操作便利

　　技能支持能力强：承建单位技能实力强，效劳完善

　　体系可拓展功用强：模块化构造有利于扩容与拓展

　　出资少：体系选型具有高功用价格比

　　建造时刻短：在较短的时刻内完结体系的装置调试

　　1.4功用需求

　　机房环境：机房温湿度

　　图画监控:对机房现场进行图画间断式监控.与传输。

　　会集监控：对以上内容经过计算机进行会集监控。

　　2 机房监控体系构成

　　1#-5#机房的温湿度的监测和机房及效劳器通道间的视频监控。

　　2.2体系构成

　　体系由数字温湿度传感器、工控机、显现器、大屏液晶显现仪、组态网络、协议变换模块、串口收集卡、监视器支架、工业电气配电箱、视频录像卡、五颜六色半球摄像机、操作台、视频分配器、视频插头、视频线、音箱和声卡及屏蔽线等构成。

　　3 规划计划

　　本着为用户树立一个安全、有用、先进的机房监控网络的准则，在以下有些咱们将结合用户的实践情况，对规划计划加以论说。

　　3.1监控体系构造

　　体系分为二层：监控中心以及现场各种监控设备。

　　监控中心：

　　监控中心由工控机、显现器、操作台、大屏液晶显现仪、串口收集卡、监视器支架、协议变换模块、视频录像卡、视频插头、视频线、音箱和声卡等构成。监控中心将收集一切的实时数据、视频流和报警内容，并统一对一切事情作出呼应。

　　监控主机与智能设备之间经过RS485/232或网络连接，选用主从方法经过通讯协议彼此通讯，获得各设备的实时数据，便于对事情的即时呼应。

　　监控现场：

　　数字温湿度传感器和五颜六色半球摄像机。

　　3.2监控目标及内容

　　依据用户需求，首要监控内容如下，以下将对各监控子体系别离进行介绍：

　　3.2.1机房温湿度监控体系

　　3.2.1.1概述：关于面积较大的机房，由于气流及设备分布的影响，温湿度值会有较大的区别，应依据主机房实践面积及效劳器的实践摆放方位，确定加装温湿度传感器的数量，检查机房内的温度、湿度。

　　温湿度传感器的应用

　　经过传感器与主监控室的工控机的联动可以完成机房的温湿度同屏的实时显现、超过预订值时，体系将宣布报警声响提示现场办理人员;而且为了将来的拓展需求可以在软件内部预留出无线猫通讯接口，在硬件上预留出无线猫的卡槽，以便利将来需求完成短信报警功用。

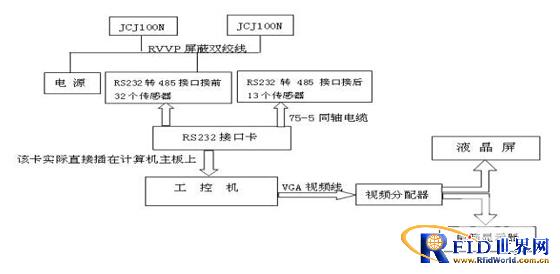

　　3.2.1.2单个温湿度传感器接线构造图

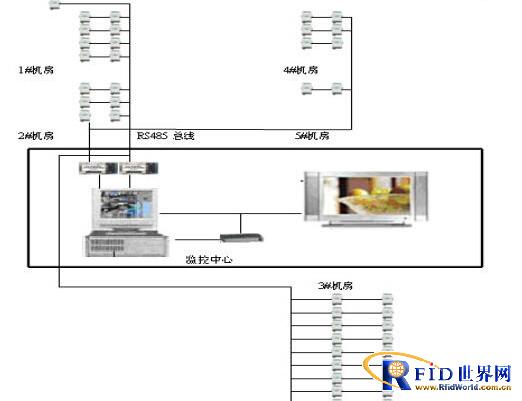

　　3.2.1.3温湿度监控体系拓扑图

　　3.2.1.4 组态软件功用及界面介绍

　　经过计算机对各个机房进行温湿度信号收集、显现、存储;

　　*每点温度或湿度超限音箱报警;(可设定包括温度上限，上上限，温度下限，下下限;湿度上限，上上限，湿度下限，湿度下下限等值);

　　*可显现每点温湿度前史曲线数据;

　　*可显现每点温湿度的实时记载曲线;

　　*可显现每点温湿度实时采样数据;(超限报警时，音箱声响报警一起，画面对应数据变色闪耀);

　　*可显现每点温湿度前史曲线数据;(可设定坐标系内需求显现点的温度或湿度的曲线，可设定每条曲线的色彩、粗细、时刻轴长短、起始时刻等);

　　*可生成每点温湿度数据组态报表，亦可自动转存成*.TXT文件包，放到指定同享文件夹中供局域网中其它计算机调用。

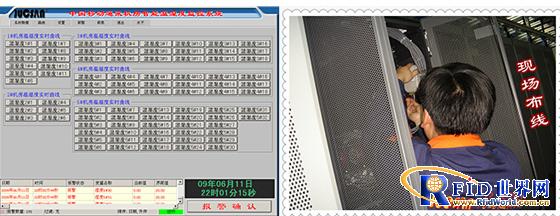

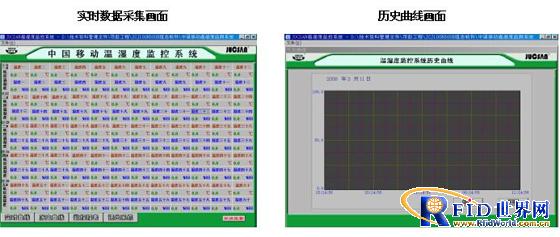

　　软件界面

　　3.2.2.5体系功用

　　经过计算机对各个机房进行视频信号收集、显现、存储;

　　*实时进行监测，但假如选用混合码情况下，在无人进入静态情况下削减数据存储量，从而减小盘存储空间;

　　*可一起显现每监控点画面;

　　*可放大显现每一个监控点画面。

　　总结：

　　中国移动通讯事务支持体系部数据中间机房内运转着数百台电脑，认为客户和集团内部供给各类数据效劳。

　　机房内的温湿度环境必须确保计算机体系可以正常运转。一旦机房环境设备呈现毛病，就会影响到计算机体系的运转，对数据传输、存储及体系运转的可靠性构成威胁。

　　对于中国移动机房的现场条件，北京九纯健科技开展有限公司为中国移动机房供给以上温湿度环境监控解决计划，对中国移动机房进行一系列监控。

　　监控目标及内容

　　数据中间各层机房的温湿度

　　确保温湿度数据在操控的范围内

　　超限报警，并采纳相应措施进行调控

　　进程图像：
