智能电网机房远程监测系统设计方案

　　近些年来跟着社会的前进、经济科技的开展，大家日子、作业和生产水平有了很大的提高。跟着信息技术的开展和遍及，各大型机房、网吧、校园计算机数量日积月累，其配套的环境设备也日益增多，机房的安全越来越受到重视。一旦机房设备呈现毛病，就会影响计算机体系工作，严重事故时乃至会给公司带来很大的利益丢失。因而，为了确保机房体系安全可靠的作业，对各机房里环境信息及设备信号进行主动监督和有机办理是极为重要的。

　　二、适用范围

　　该体系适用于大型机房、网吧、校园机房的远程监控及办理。

　　三、体系构成

　　机房远程监控体系主要由调度中间、机房监控中间、通讯渠道、机房远程测控终端、计量丈量(沟通电压互感器、沟通电流互感器、温湿度传感器、ups电源监控器等)设备构成。

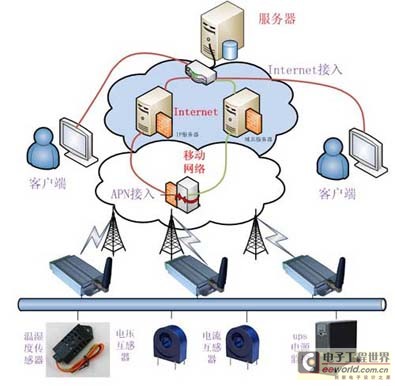

　　智能电网机房远程监测体系构成

　　四、体系功用特色

　　透过远程无线监控体系，可将机房内收集到的温度、湿度、电压、电流信号，UPS体系作业工作情况、UPS电池电压、UPS温度等传回监控中间进行24小时全天候的实时监控，为进一步防止和处理毛病供给有力的依据；当发现温度、湿度、电压、电流反常提早预警等。

　　五、硬件简介(RTU6100)

　　1、宽电压供电范围：7V-30V，适合工业场合；

　　2、带RS232、RS485(232也转为485的情况下，能够有两路485)，能够轻松装备可组成RS485网络；

　　3、6路AD模拟量输入(12位)，输入电压为0-30V，也能够丈量4-20mA工业电流信号，AD模拟量适合于收集各类传感器信号；

　　4、6路继电器输出操控、4路光耦输入输出操控(输入和输出的位数自选)，能够用于输入、输出的场合，如电机的发动等；

　　5、传输支撑多种协议，我公司自定协议和Modbus协议(ASCII、RTU、ModbusTCP)完满支撑，Modbus协议完满支撑组态；

　　6、数据传输选用GSM模块可完成功用：

　　1)GPRS断线主动重连；

　　2)依据需要最多可一起衔接6个中间效劳器；

　　3)支撑固定IP、域名解析和APN专网的寻址方式；

　　4)支撑TCP、UDP、PPP、ICMP、DNS、FTP等协议；

　　5)削减布线的本钱和施工的费事；

　　6)支撑短信数据传输、短信参数装备功用；

　　7)支撑电话和短信唤醒功用；

　　7、支撑专用软件进行本地和远程参数装备及维护；

　　8、支撑本地和远程固件晋级。

　　六、软件功用

　　1、远程监测机房内温度、湿度、电压、电流信号等；

　　2、远程监测UPS体系作业工作情况、UPS电池电压、UPS温度等。

　　3、支撑各种监测信息、操控信息、报警信息、操作信息的存储和历史记录查询。

　　4、生成各种数据报表及数据曲线。

　　七、软件截图

　　1、实时显现

　　1)左边设备列表显现出当时在线和离线设备的信息，当设备联网后，将从“离线设备列表”进入“在线设备列表”，设备长期不在线将从“在线设备列表”进入“离线设备列表”；

　　2)右上角显现设备编号、用户名称、联系人、工作日期、体系效劳到期日期、电话、传真、手机、地址、SIM卡号等信息；

　　3)左上角显现机房内温度、湿度、电压、电流信号、UPS体系作业工作情况、UPS电池电压、UPS温度等；

　　4)窗口下面实时显现机房内温度、湿度、电压、电流信号、UPS体系作业工作情况、UPS电池电压、UPS温度等曲线；

　　5)中部文字提示当时设备登陆时刻，收集回传数据的最终时刻。

　　2、历史记录

　　1)用户能够依据时刻段来查找历史记录；

　　2)历史记录将以曲线方式制作在窗口上面，历史记录能够以列表的方式显现在窗口下面，通过历史记录能够检查设备工作情况和有关趋势；

　　3)一起查询的历史记录能够导出为excel表格。

　　3、组态软件效果图

　　用户能够依据需要通过组态软件来定制程序，这样界面表现方式更为灵活。

　　八、优势特色

　　现场呈现电压、电流、温度、湿度超限、设备维护等情况时，现场操控器可发送报警短信告诉有关人员。
