如何使用节能解决方案打造绿色数据中心

　　台达电子的台北总部原有两个数据中心，分处两栋办公大楼。新的数据中心改建项目计划将两者合而为一，到达资本集中化和系统结合，更可具有高牢靠度、环保和模块化规划下的超高扩大性。

　　台达电子作为一家在世界各地都有出售网点、出产设备及研制中心的企业，需要具有高度计算机化的系统以有用处理全球事务。为维护企业资本规划(ERP)、电子邮件效劳器、页面效劳器和其他各种运用程序效劳器等各种重要系统及 IT 运用，数据中心基础设施的牢靠度是优先的思考要素。

　　此外，也许更重要的是，台达电子决计根据“Smarter, Greener, Together 共创智能绿日子”的理念，打造一个年平均电源运用功率(PUE)低于 1.43 的新机房，以契合Green Grid联盟所定义机房功率的黄金级规范。

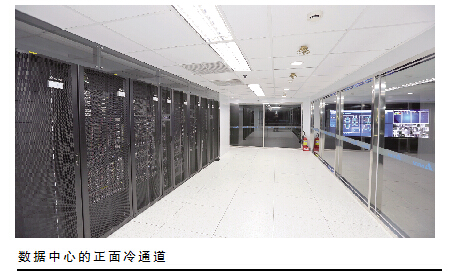

　　新建成的数据中心占地约230平方米，分为冷通道关闭区A/B和热通道关闭区C/D，共有63套机柜，计划在5年内到达240kW~280kW 的IT设备容量。还有独立房间储放两套UPS及多组电池柜。用于显现台达InfraSuite Manager数据中心基础设施办理系统、IT设备运用率和实时视讯监控的2x3 LCD 液晶面板电视墙，可实时、充分地对数据中心能耗进行监控并办理机房设备。

　　关于新数据中心的改造，台达电子从空调系统、电源、机柜、环境办理系统四大方面下手，详细计划包含：

　　一、空调系统

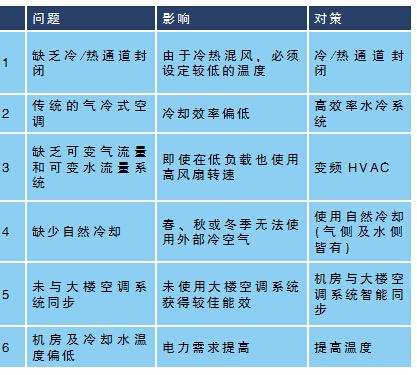

　　许多要素使得两个旧机房每年耗费很多电力。旧数据中心的PUE值高达 2.01，即每 1kW 的 IT 设备功率耗费，需要等量的非 IT 功率耗费来冷却。新的数据中心为大幅度进步能效到达 PUE 1.43 以下的方针，台达电子采取下列六大对策：

　　1.冷/热通道关闭及 RowCool 系列机柜式精细空调的运用

　　冷/热通道关闭规划计划，可防止冷热空气混合，进步冷却功率。调配靠近热源的台达RowCool系列机柜式精细空调的运用，可以有用移除热门，防止IT设备过热致使宕机。

　　2.冷冻水式空调系统

　　相较于传统气冷式空调系统，冷冻水式空调系统可节能三成，以 40RT(冷冻吨)的系统为例，能耗可从 1.25kW/RT 降到0.89kW/RT。

　　3.变频 HVAC(高压直流)系统

　　RowCool系列机柜式精细空调的接连可调式电扇转速和水量操控有助于大幅度节能，电扇速度下降一成，估量可节能27%。RowCool 系统中直流电扇及室外机组皆选用变频技能。冷却水塔的电扇选用可变气流量操控，冰水主机和冷凝水泵浦则选用可变水流量操控。

　　4.天然冷却Free Cooling(空气侧及水侧)

　　在台北市的天候情况下，一年里有46%的时刻可选用天然冷却。温度低于25℃时，空气侧天然冷却自动启动，将外部冷空气导入机房，并将 RowCool机组、泵浦、冷却水塔及冰水机组关机。温度低于15℃时，水侧热交换器及冷却水塔天然冷却系统启动，机房冰水机组则关机下降能耗。

　　5.数据中心与大楼冰水主机智能同步

　　台达电子的台北总部大楼获认证为“钻石级绿修建”，能耗较通常办公大楼低58%。大楼自身装备两套冰水主机系统：

　　数据中心冰水机组日间关机，运用大楼高功率冰水主机。夜间数据中心冰水主机开机，为数据中心提供冷气。数据中心空调系统与大楼空调系统智能同步，将节能作用发挥到极致。

　　6.最佳机房温度设定

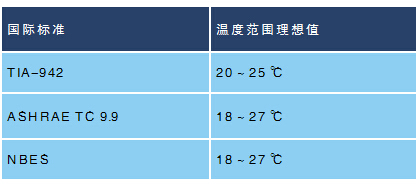

　　按国际规范的主张值，数据中心温度变化规模在18~27℃及20~25℃之间。数据中心温度通常尽管设定在契合主张规模的18~20℃之间，但仍有改进空间。

　　大略估量，数据中心温度每升高一度可带来2%~3%的节能。依此规矩，如把冷信道的温度从18~20℃ 进步到 25℃，数据中心可节能10%~14%。此外，RowCool系列机柜式精细空调的入水温度也可进步进一步节能，通常的做法是将冰水入水温度设定在7℃，假如进步到 13℃，数据中心可节能20%。

　　除空调系统外，台达数据中心全体基础设施解决计划还运用到高功率电源系统、模块化机柜及数据中心环境办理系统，使整个数据中心各方面都到达绿色节能。

　　二、UPS电源系统

　　数据中心对牢靠度、功率及扩大性的需要，对UPS电源系统是极大的挑战。新数据中心所选用的台达Modulon DPH 系列 UPS，是新一代全模块化、可热刺进、AC-AC 功率达96% 的高性能UPS，其热刺进电源模块可支撑数据中心从中长时间的无缝晋级。台达电子的 PDC 及 PDU 也选用模块化规划，例如，其输出断路器可热刺进、两组配电盘各可扩大达 42 组断路器。PDC 及 PDU具有优良的电源维护及监控才能，其弹性及扩大性可配合实践的配电需要。

　　三、机柜及配件

　　气流办理关于装备中高功率密度机柜的机房极为重要。台达电子的台北总部新机房长时间规划机柜功率密度可达10kVA~15kVA。模块化机柜的开孔率达70%以上，可满意高密度IT机房的需要。机柜具有高承载力，静态承重达1420kg或动态承重达1000kg，不占太多名贵的机房空间。

　　四、环境办理系统

　　台达数据中心办理系统(DCIM)系统的 InfraSuite Manager，结合各种设施及 IT 设备于单一渠道。环境监测器(EnviroProbe)调配中心监测站(EnviroStation)可以对能源、电力系统、空调、环境、保全、财物、效劳器监控等各种设备，进行无缝、实时及完好的办理。PUE历史纪录可帮忙 IT 办理人员，剖析及了解机房电源运用的功率。

　　总归，这座选用多种绿色空调、电源、机柜解决计划的节能数据中心现已改造完结并正式投入运用，可望到达以下节能效益：

　　PUE优化：PUE 值从 2.01 改进到 1.44(2014 年 7 到 10 月)，估量可到达黄金级数据中心的方针。在冬季气候下，PUE 将因天然冷却而进一步进步。

　　节能：与两座旧数据中心的能耗比较，新数据中心的总能耗将下降30%。

　　节省空间：台达电子台北总部的数据中心所占用的总空间从300平方米(两座旧数据中心分别为170平米及130平米)缩减到230平米，削减23%。
