　　跟着计算机技能的展开和遍及，计算机体系数量日积月累，其配套的环境设备也日益增多，数据中心已成为各单位的重要组成部分。数据中心机房的环境设备(供配电、 UPS、空调、消防、保安等)有必要时时刻刻为计算机体系供给正常的运转供给保证。一旦机房环境设备呈现毛病，就会影响到计算机体系的运转，对数据传输、存储及体系运转的牢靠性构成威胁，如事端严峻又不能及时处置，就能够损坏硬件设备，形成严峻后果。关于国家机关、银行、证券、海关、邮局等需求实时沟通数据的单位的机房，机房办理更为重要，一旦体系发作毛病，形成的经济损失更是不可估量。因此机房有必要选用智能化监控与办理，完结机房设备的一致监控。这样能够减轻机房保护人员担负，便于设备的会集办理，进步体系的牢靠性与可用性，下降办理本钱，进步功率。

　　1 机房环境设备监控系统的构成

　　为了对机房一切的设备及环境进行会集监控和办理，机房工程中引荐选用机房环境设备监控体系，其监控目标为构成机房的各个子体系，包含动力体系、环境体系、消防体系、保安体系、网络体系，如图1 所示。机房环境监控体系根据网络综合布线体系选用集散监控，在机房监督室放置监控主机，运转监控软件，以一致的界面临各个子体系会集监控。实时监督各体系设备的运转情况及作业参数，发现部件毛病或参数反常，即时采纳多媒体动画、语音、电话、短消息等多种报警办法，记载历史数据和报警事情，供给智能专家确诊建议和长途监控办理功用WEB阅读。

　　

　　图1 机房环境设备监控体系示意图

　　1.1动力环境监控体系

　　动力体系监控包含机房的悉数电源设备，如高压配电、低压配电、柴油发电机组、配电柜、UPS、直流电源体系、蓄电池、防雷体系等。

　　

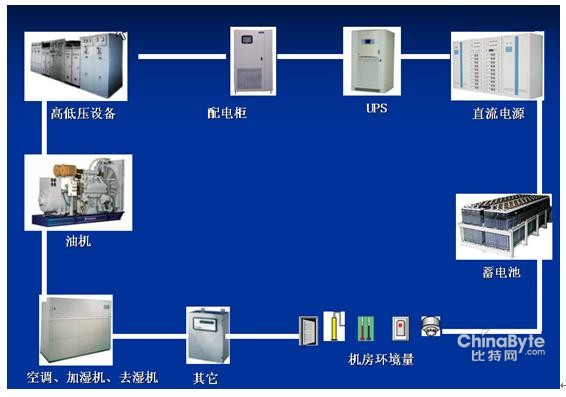

　　图2 动力环境监控体系示意图

　　(1)供配电：监测一级、二级沟通配电柜的主回路和各分回路的各种参数。如电压、电流、频率、有功功率、功率因数、无功功率、视在功率等;监督各级开关的开关情况。显现和记载各种参数的改动曲线，并对各种报警情况进行记载和报警处置。

　　(2)柴油发电机组：监测发电机组输出电压、电流、频率(转速)及水温、油位、油压等参数;发电机组运转情况、燃油阀开关情况等各种情况的实时记载和报警处置;操控发电机组的启停。

　　(3)UPS：在UPS供货商供给UPS通讯协议的情况下，能够监测协议供给的一切参数和情况。参数包含输入输出电压、电流、频率、功率、蓄电池组的电压、后备时刻、温度等;情况包含整流器、逆变器、电池、旁路、负载等部件的情况;显现和记载各种参数的改动曲线，并对各种报警情况进行记载和报警处置。

　　(4)直流电源体系：监测输入市电的情况，电池电压及其情况，显现和记载电池电压、蓄电池温度的改动曲线，并对各种报警情况进行实时的记载和报警处置。

　　(5)防雷体系：监测电源防雷器的作业情况，对防雷器被雷击或浪涌损坏进行实时的记载和报警告诉。

　　1.2空调设备监控

　　机房内选用精细空调制冷，用户可根据精细空调供货商供给的通讯协议，实时监测精细空调的回风温度、湿度、冷却水进出温度、流量及冷冻机、冷却水泵作业电流等参数;监测作业情况包含压缩机情况、风机情况、加热器情况、抽湿器情况(水冷式空调还可监测到冷却水塔的补水池液面情况、冷却水塔电扇情况、冷却水阀门情况等)等各种作业情况;显现和记载各种参数改动曲线，并对各种报警情况进行实时的记载和报警处置。操控空调的启停、调理温度和湿度。

　　1.3消防体系监控

　　经过收集消防操控器或烟感探测器、温感探测器的报警信号实时监测火灾警情况，当有火灾发作，监督体系以直观的画面显现报警信息并作报警告诉，采纳操控措施如开门开通风设备，启停其他有关设备。

　　1.4温湿度监控

　　经过收集温湿度传感器所监测的温度和湿度数据，以直观的画面实时记载和显现机房各区域的温湿度数据及改动曲线，以及越界报警信息处置。

　　1.5图画监控体系

　　图画监控体系选用视频组态的概念，将各通道的图画以控件组态的办法随意刺进某个界面，关于大型的监控体系而言，以电子地图的办法来会集办理各个场所的数据和图画的界面，非常便利。因为将动力环境监控和闭路监控合二为一，因此能够随意完结动力环境与图画的联动操控，一旦有反常事情发作，监控体系主动弹呈现场图画画面，即时录像并作报警提示和处置。

　　

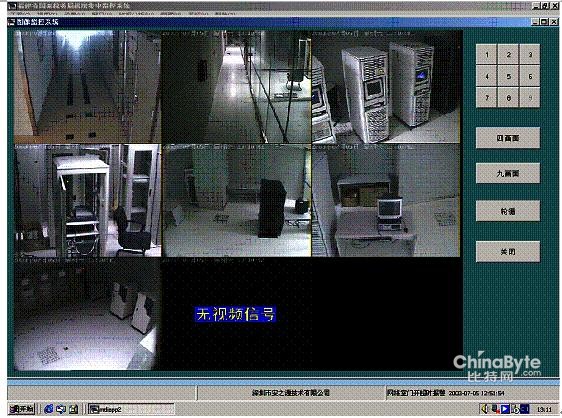

　　图3 图画监控体系示意图

　　1.6漏水监测体系

　　关于计算机机房，漏水是不容忽视的安全防护主要内容之一。现代化的机房安顿很多精细电子设备，如程控沟通、网络服务器以及为其供给恒温恒湿环境的专用空调等，而空调的运转需求要有加湿的上水、排水及空调的冷凝水。空调的水体系对在地板下面很多传输线缆及电源插头及接线盒构成极大的损害，即便是一个很小的走漏，也能够形成机房设备的运转瘫痪，带来不可估量的经济损失。为保证机房网络设备的正常运转，装置于地板下的漏水检测对机房设备的保护非常重要。能够精确及时的发现走漏方位，及时处置，对保证整个体系的安全。

　　漏水监测体系经过收集测漏主机的报警信号监测任何漏水探头上的漏水情况，一旦发作报警，当即堵截上水支管和上水总管的上水电磁阀，完全关闭水路，隔绝持续泄水发作，并能够定位检测详细的漏水体系，一起将报警信息经过短信渠道发送到有关办理人员，且在现场有声光报警发生。

　　

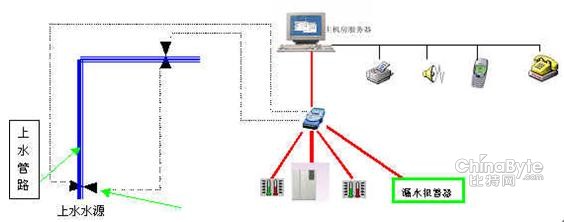

　　图4 漏水监测体系示意图

　　1.7智能门禁体系

　　由门禁操控器、门禁卡、读卡器、电控锁、网络扩展器、门禁办理软件、办理计算机等构成，完结了对机房的收支操控、进出信息登录、保安防盗、报警，一起供给了多种形式(RS485，无线modem，拨号，TCP/IP，短信，SP)的联网功用。

　

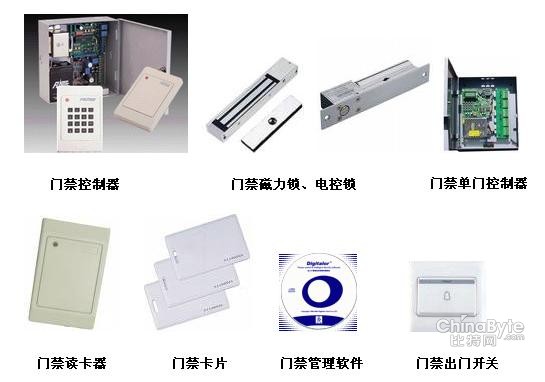

　图 5 门禁体系构成设备图

　　2 机房设备监控体系的作用及含义

　　(1)完结少人或无人值守，完结会集保护、会集办理

　　选用机房设备监控体系的根本意图，是对机房设备进行实时主动监控，完结少人或无人值守，改动曩昔的落后保护办法。用精确、疾速、实在的数据全部体现设备及体系的运转情况，是完结会集保护、会集办理的根本保证。因为选用了领先的规划和建造，能够做到不添加保护人员的意图。实习标明，机房设备监控体系能够到达削减值守人员、进步保护水平、进步作业功率的作用。

　　(2)为保护供给实在技能数据，推动科学保护办理办法

　　树立机房设备监控体系的结尾意图是在少人或无人值守的条件下完结具有科学性的、新的保护办理办法的运作。很多的实时数据，直观的反映设备、体系的实在情况。经过对监测数据的科学处置、剖析，可定性或定量地对设备、体系作业质量给予精确的评估。能够以很多的技能数据为根据，辅导设备的维修保护，选用专家体系，拟定科学合理的设备保护方案。充分利用设备的主动化功用，运用科学的操作程序，把曩昔落后、杂乱的监测办法、办法进行改善提炼，并经过领先的主动监测手法，把设备保护作业变的简略、轻松、精确、高效。如把发电机组的自启动带载实验和直流体系、UPS供电体系的电池组容量核对性检查作业奇妙联系，一致安排，会集监测，可一起获取多种设备的监测数据。在专家体系的支持下，得出精确的剖析成果，由此辅导设备的毛病防止维修及替换。

　　3 机房设备监控体系使用作用和宽广的远景

　　机房设备监控体系能疾速、精确地完结数据收集和转发，使保护人员能够实时看到机房的运转情况，也可将各机房情况会集显现，并供给现场的监控画面，发现反常即主动报警，保证机房设备的安稳运转;进步了机房办理的安全功能和牢靠程度，完结了机房的科学办理。

　　从使用范畴看，机房监控将会得到越来越广泛的使用。机房监控体系在各行业范畴都对它有火急的需求。比方，连锁超市、中大型工厂、重要的政府部门、工商部门、金融机构等，均需求选用涣散布置、会集监控的体系完结全天候、无人值守的监督作业，为其事务安全、高效展开保驾护航。
