根据LabVIEW的远程无线监控系统

这些年，随着信息化进程的加速，计算机网络技能以及无线通讯技能的开展，计算机、服务器等机房的树立非常遍及，如电力、电信、海关、各车间动力机房以及计算机机房等。机房里都有其独立的一套设备，如交换机、服务器、空调设备、发电机等。如今面临如此多的机房及有关设备，传统的人工轮训检查的方法已经无法完结，代之而起的是无人值守的智能远程监控方法。因此，通过合理装备机房环境和设备的监控系统，能够有效进步设备毛病的检出速率，做到对设备毛病、环境情况及安全性的敏捷、精确反应和有意图性的保护，进步保护办理质量，下降保护费用，一起保障系统处于杰出的作业状况，然后下降运转本钱。

这篇文章在了解国内外无人值守机房无线监控系统开展现状和趋势的基础上，联系日照港铁运公司机房现状，研发了依据LabVIEW的机房远程多机无线监控系统，对机房内的空调、设备电源以及UPS运转情况进行监控，真实完结了机房远程监控。

1 机房远程无线监控系统全体规划

本无线监控系统首要由四有些构成：数据收集模块、数据传输模块、履行机构、后台监控模块。

图1为远程无线监控系统的硬件框图。首要包含数据收集模块(单片机STC12C5A60S2、电压检查模块、温度检查模块)、数据传输模块(GSM /GPRS模块)、履行机构(继电器等)、后台监控模块(监控软件、GSM/GPRS模块)。

在系统的全体规划中，每个区域有自个固定的ID号，ID即设备地址，是系统各主从设备之间通讯的仅有身份代码。各个现场收集的数据通过单片机处理以后通过GSM将数据发送到后台GSM，上位机通过LabVIEW编写的上位机监控软件将数据从GSM中读出，依据ID号将数据放在对应的区域。同样，后台依据用户所要操控的设备将操控指令和ID号通过后台GSM将数据发送到对应的ID号的设备，然后完结后台对不一样区域设备的操控。

规划中，电源模块为单片机、检查电路及GSM通讯模块供给电源;单片机作为悉数检查操控系统的中心，担任处理相应电路和传感器收集的数据，而且操控履行机构完结操控请求，另外实施与GSM的通讯;温度收集模块通过高精度的温度传感器完结温度检查;市电电压检查模块则是通过相应的硬件检查电路完结对市电电压的检查;设备电压检查模块是为了判断当时设备的运转状况而规划的;GSM通讯模块完结现场与后台的无线通讯;履行机构则是对用户的操控请求完结履行的模块。此外，为便运用户的操作，在设备上规划现场操作按键。

2 机房远程无线监控系统软件规划

2.1 下位机软件规划

在此系统中，温度检查值会和用户的设定值进行实时比较，当检查值高于用户的设定值时，单片时机通过串口将数据传给GSM，GSM模块会将数据以无线传送给后台的GSM，后台GSM则通过RS232与PC机相连，数据通过PC机串口进入PC机，然后由监控程序对数据进行相应的解码、处理，最后以相应的方式显现给用户。

当用户通过后台对现场进行操控时，操控指令依照编码协议首要进行编码，然后由RS232传送给后台GSM，通过GSM发送到现场，现场GSM接纳以后将数据送到单片机，由单片机进行解码，完结以后，依据协议操控现场的相应履行机构(继电器)动作，到达操控的意图。

2.1.1 下位机软件规划请求

单片机作为下位机的操控中心，软件规划也是以此为基础，首要完结以下功用：1)完结对有关设备电压检查数据的收集和处理;2)完结对现场温度值的收集和处理;3)完结对履行机构的操控;4)担任与GSM模块之间的485通讯;5)收集按键状况，完结现场操作操控。

2.1.2 下位机监控软件作业流程图

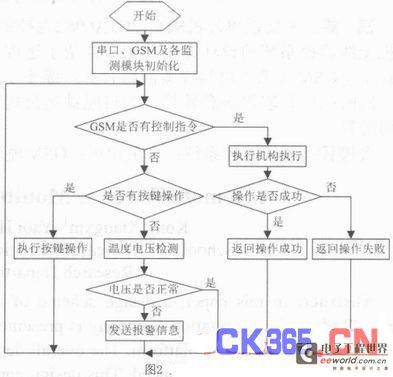

机房远程无线监控系统下位机软件首要包含串口、GSM、定时器初始化;市电电压、UPS电压及设备作业电压的收集及处理;空调发动以及设备开关操控;与GSM模块的通信，程序流程图如图2所示。

2.2 上位机监控界面及功用

LabVIEW是一种用图标替代文本行创立运用程序的图形化编程言语。被工业界、学术界和研讨实验室所广泛承受，视为一个规范的数据收集和仪器操控软件。LabVIEW集成了与满意GPIB、VXI、RS-232和RS-485协议的硬件及数据收集卡通讯的悉数功用。还内置了便于运用TCP/ IP、ActiveX等软件规范的库函数。运用它能够便利地树立自个的虚拟仪器，其图形化的界面使得编程及运用进程都生动有趣。

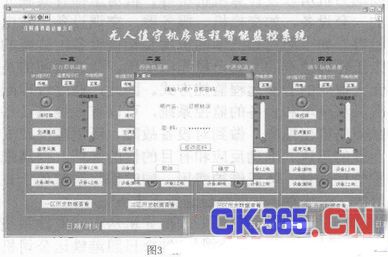

运用LabVIEW树立上位机远程监控系统界面如图3，下面具体介绍具体功用。

(1)空调操控及温度检查

上位机显现由下位机收集发送来的现场温度状况，选用数字和图形控件显现形象精确;此外，用户能够通过点击监控上的相应按钮完结对后台空调的操控以及现场温度的收集，然后完结远程监测和操控，包含：空调电源断电、温度以及操控空调发动。

(2)现场设备开关操控

远程操控现场设备的开关，为保证动作履行后有关履行机构的确完结动作，规划中添加了相应的检查电路，履行机构每次动作完结以后，通过检查电路得到动作后的状况，然后保证动作完结，防止外界环境导致的误操作。

(3)历史数据检查

规划中，为了便运用户检查操作记载及相应的报警信息，规划了依据Access数据库的数据存储模块，该模块用于存储一切的毛病报警信息及用户的操作记载。

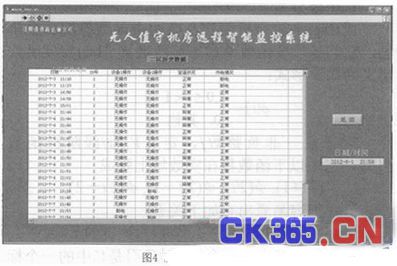

鉴于数据检查便利，监控中检查的历史数据为近来30天的数据，用户假如需求检查之前的历史数据，则能够从数据库检查，如图4所示。

(4)打印功用

能够打印输出数据库中的报表信息。

(5)用户办理

依据规划请求，系统中的操作指令有必要依据操作人员的职权颁发不一样的运用权限，高档办理人员除具有监测使命之外还具有监控使命，通过输入准确的暗码和用户名操控现场设备。

(6)毛病报警功用

当监控室温度过高或市电掉电及UPS的电源作业时，监控指示灯会变为反常状况并伴有警报报警，以告诉有关人员进行处理。

3 定论

这篇文章提出了日照铁运公司机房远程无线多机监控系统的规划方案，构建了整套监控系统，并进行了有关试验。通过一段时间运转，各个区域的运转状况到达规划请求，功能安稳，成功运用到无人机房监控中。依据LabVIEW的机房远程多机监控系统具有主要的现实意义，为日照铁运公司节约了很多人力、物力，是现代无线网络技能的主要运用，具有宽广的运用前景。
