机房监控-物联传感智能机房解决方案

​

　　一、规划体系

　　体系选用明晰的分层规划体系，即前端接入层、中间交流层和用户拜访层，具有杰出的敞开性和兼容性，一起也便于拓展和布置维护。

　　机房监控点坐落前端接入层，经过布置网络视频编码器完结机房内视音频信号、告警信号以及环境变量的接入、处置和上载。

　　中间交流层布置中间事务渠道和网络录像存储单元，完结一切监控点数字监控码流的会集接入、处置转发、录像存储以及体系控制与办理，并为运用监控事务的用户供给一致的登录与操作渠道。

　　用户拜访层表现用户对整个体系的事务拜访与控制，主要由电视墙解码单元和监控客户端构成。电视墙解码单元为用户供给多路监控点图画的会集实时显现。客户端根据PC，用户对整个体系监控事务的拜访和操作都经过客户端来完结。

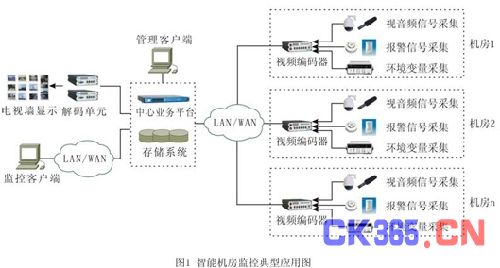

　　二、联网架构

　　体系根据数字化、网络化联网架构，前端编码设备、电视墙解码设备、客户端PC以及录像存储单元均经过IP网络与中间事务渠道互联，各个构成部分之间传输的都是数字化的IP视频监控码流。IP网络自身可所以局域网(LAN)，也可所以根据专线、VPN或Internet构建的广域网(WAN)。

　　为确保网络上载输的监控作用，体系选用了先进的MPEG-4、H.264视频编码技能，既可以在Internet等低带宽条件下供给明晰流通的图画，也可以在LAN等高带宽条件下供给DVD质量的高明晰图画。

　　由于选用数字化、网络化的联网架构，经过该体系，用户可以不受时刻、地址限制对前端机房内的各类监控目标进行实时阅读和观看，并凭借中间事务渠道完结跨区域的一致办理和资源共享。

　　三、运用功用

　　联系机房监控需要，体系可以供给丰厚的智能化运用功用，包含移动侦测、报警联动、环境变量收集与智能显现、散布式录像存储、电子地图智能定位、与已建动力监控体系的兼容以及语音对讲等。

　　1、散布式录像存储

　　体系经过前端存储、中间存储和客户端存储等多种方法满意用户对机房视音频信号的录制与存储需要。根据录像存储单元的网络化布置，用户可以完结这些散布式存储材料的会集查询、会集调用和一致办理。

　　前端存储是在监控点的网络视频编码器中内置硬盘，由编码器直接完结机房图画和声响的本地录制和保留。前端存储一方面可以经过散布式的空间布置来减轻中间存储带来的存储容量及网络流量压力，一方面可以防止中间存储在网络发作毛病时的录像丢掉。

　　中间存储是在中间事务渠道处布置网络录像单元，监控点视音频信号经前端编码器处置后经过网络传送到中间事务渠道，由中间事务渠道将码流分发给网络录像单元进行会集存储。中间存储便于会集办理，一起存储内容的完整性更简略确保，不会由于某个前端设备失窃或损坏而致使重要内容的丢掉，并且也有利于一致维护。

　　前端存储和中间存储可以组合为一个混合型的存储网络，以满意监控网络比较复杂、对存储安全性和牢靠性要求又十分高的运用场合，兼有二者的优势，一起规避可以存在的危险。

　　客户端存储是用户在经过客户端软件实时阅读监控点图画时，可以运用客户端PC进行图画的本地化录制和存储，便于随后的查看和调用。

　　2、移动侦测

　　在非授权人员进入机房或进入机房内某一特定区域时，体系可以经过移动侦测宣布有关报警信息。移动侦测是经过剖析监控点图画数据的移动特性，来断定现场发作行动或现场运动状况的一种办法。在机房门口或机房内重要方位设定移动侦测的设防区域，任何人员进入该区域，体系都将主动发作报警信号，并联系报警联动进行一系列操作。

　　3、报警联动

　　报警联动是在体系检测到告警事情后触发中间事务渠道发作相应的联动操作，包含主动开启对指定监控点的实时录像、将其图画主动切换至用户端显现、在客户端和前端发作声光电警报等。

　　报警联动的告警输入源除了可所以上面说到的移动侦测信号外，还可所以各类开关量信号，比方检测机房温度是不是过高的温度传感器、查看机房湿度是不是过高的湿度传感器、检测设备电压是不是过高的动力传感器、检测机房是不是有人破门而入的机械振动传感器，等等。

　　上面说到的各类开关量信号设备经过并口与视频编码器相连，体系撑持多个开关量信号的输入，并树立告警设备与监控点摄像机的对应联系，有关报警设备一旦发作报警，图画主动从当时方位定位到开关量地点点，并触发该点图画的录像存储。

　　4、环境变量收集与智能显现

　　除了需要经过简略的开关量信号检测来对机房温度、湿度、电压等环境与动力参数进行报警联动处置外，通常机房监控还需要实时监督温度、湿度、电压等参数的具体数值。这个功用曾经是经过动力监控体系来完结，而智能化机房监控解决方案集成了动力监控功用，可以在实时阅读机房监控图画的一起观看温湿度等信息，并在反常时宣布警示。

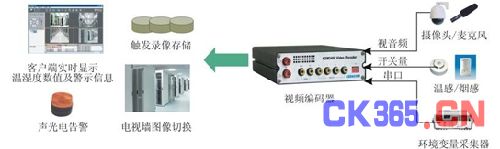

　　体系将横幅显现加入到视频中，横幅可以以多种方法进行翻滚，相似广告相同实时显现温度和湿度数值。当发作温湿度反常告警时，横幅显现立刻在温湿度值的后边跟随相似温度过高、湿度过高、开关量别名等警示信息，给人感观的疾速认知。如图所示。

　　5、与已建动力环境监控体系的兼容

　　根据敞开的规划，体系也可以与已建的动力环境监控体系(如艾默生动力环境监控体系)兼容，在满意运用需要的前提下，维护用户出资。前端编码器将取得的模拟量和开关量编译为TCP/IP协议数据包上载至中间事务渠道，并转发至有关监控客户端供操作人员查看处置，然后完结将已建体系整合到网络视频监控体系中。

　　6、电子地图智能定位

　　体系撑持电子地图功用。用户可以根据机房方位及监控点的散布状况制造一张矢量电子地图，然后将相应的地图文件载入中间事务渠道，即可在客户端经过运用和操作电子地图完结监控点的疾速定位和图画阅读。

　　7、语音对讲

　　在机房监控点装备麦克风和音箱，并经过音频输入和输出接口接入视频编码器，用户在监控现场即可与长途的监控客户端进行双向语音对讲，完结语音通讯功用，既便于长途调度办理，又节省通讯费用。通讯过程中的音量巨细可调理。为确保双向对讲时的作用，体系还撑持回声消除功用。
