机房设备与环境监控系统中的设计方案

1.1.规划布景
跟着计算机技能的开展和普及，计算机体系数量与日俱增，其配套的环境设备也日益增多，计算机房已变成各大单位的重要构成部分，因而机房的环境设备或子体系（如供配电、 UPS、、消防、保安等）有必要时时刻刻为计算机体系供给正常的运转环境。一旦机房环境设备呈现毛病，就会影响到计算机体系的运转，对数据传输、存储以及整个体系运转的可靠性构成威胁，若事端严重又没有得到及时的处置，就可能损坏硬件设备，形成严重后果。尤其关于银行，证券，电力、电信、海关，邮局等需要实时交换数据的单位的机房，机房办理显得更为重要，一旦体系发作毛病，形成的经济损失更是不可估量。

因而，为了保证机房运转的安全性和稳定性，当前许多机房的办理人员不得不采纳 24小时专人值勤的方法，守时巡查机房各环境设备。但这样不只加剧了办理人员的担负，并且在许多状况下通常不能及时排除毛病，对事端发作时间、频率及缘由等也无科学的办理与数据剖析。尤其是当前国内遍及缺

乏专业的机房环境设备办理人员，在许多地方的机房不得不组织软件人员或许不太懂机房设备办理的维护人员值勤，这对机房的安全运转无疑又是一个不利因素。

正是为了处置上述问题，引入了金恒智能机房监控体系，完结了对各机房设备的共同监控与办理，极大地减轻了机房维护人员作业担负，一起又大大提高了整个体系的运转可靠性、稳定性和兼容性、可扩性，完结了机房的科学办理，真正使“无人值守”机房变成实践。

1.2.用户需要
根据用户的实践状况，现XX机房有xx平米摆布，需要完结对机房设备环境的会集监控，机房所监控的智能设备或子体系主要包含：精密监控、UPS监控、供配电、温湿度监测、门禁办理、气体消防、漏水监测、视频监控、防雷体系监控、红外报警监控等。体系树立能够扩大的全体平台，能够完结子体系之间的联动，完结语音报警或手机短信等各种报警，并且在满意现有需要的一起，能够便利地满意往后体系扩容的需要。

2.体系规划思维

2.1.规划根据
计算机机房会集监控用户需求
《计算机站场地技能条件 （GB 2887-89） 》
《计算机站场地安全需求 （GB 9361） 》
《电子计算机机房规划标准 （GB 50174－93） 》
《低压配电规划标准 （GB 50054－95） 》
《修建装置工程质量检验鉴定标准 （GBJ 300－88） 》
《修建装修工程施工及检验标准 （JGJ 73－91） 》
《修建与修建群归纳布线体系工程规划标准 （CECS89:97） 》
《修建与修建群归纳布线体系工程施工及检验标准》

2.2.规划准则
体系规划高起点：
• 技能领先性：选用世界最领先的专业厂家商品
• 体系高可靠性：体系的硬件和软件均选用技能成熟的商品
• 体系运转办理便利：软件体系中文化，操作便利
• 技能撑持才能强：承建单位技能实力强，效劳完善
• 体系可拓展功用强：模块化构造有利于扩容与拓展
• 出资少：体系选型具有高功用价格比
• 建造时间短：在较短的时间内完结体系的装置调试
• 维护便利：模块化构造，并具有专家自确诊功用

3.体系构造

3.1.体系构成
本项目中整个机房监控体系主要由本地监控站及机房内各种智能设备、长途WEB(IE)阅读站构成。以下将进行具体介绍。

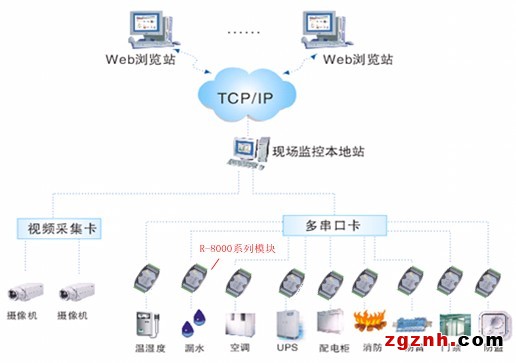

机房监控体系构造拓扑图如下：

3.2.本地监控站
本地监控体系由监控主机、智能模块、协议变换模块、信号处置模块、智能设备等构成。在机房监控室内装备1台监控主机，担任对机房内一切被监控设备环境的会集办理，接纳各种实时信息、报警信息和视频信息、显示监控画面和视频内容、处置一切的报警信息、发送办理人员的操控指令、记载报警事情，存储及保留监控数据，完结各种操控使命，完结子体系之间联动等。

监控主机与智能设备之间经过RS485、RS232、TCP/IP，选用主从方法经过各种通讯协议彼此通讯，获得各设备的实时数据。为保障体系实时性，体系选用多线程方法，一起与各端口的设备通讯，便于对事情的即时呼应。一起经过用户的网络担任把收集到数据打包送往监控中间的办理站。

3.3.长途WEB阅读站
为便于办理人员随时随地知道机房的实践作业状况，完结管控一体化，体系供给内嵌于IE阅读器的长途监控模块,便使用户的长途办理。体系可选用办理站或阅读站的客户软件实时检查用户的各分站点机房设备实时运转状况，还可便利地检查各分站点的实时视频及前史视频，还可进行长途数据的存储功用。一起还使用最新的IE阅读器技能，及ACTIVE控件技能，直接撑持长途阅读器WEB检查，办理人员无需装置任何软件，就可直接在任何计算机的阅读器中，检查各分机房的一切实时监控数据和视频信息，画面改写速度将小于2S，可保证其实时性。因而办理人员将能够随时随地经过网络，在WEB(IE)阅读器中，直接观看监控画面，并且该监控画面与当地监控站共同，能够经过该界面长途监控设备运转，一起长途阅读站也能别离阅读各机房的视频信息。阅读站的主要功用是长途阅读功用，不进行数据的存储等操作。

3.4.智能模块
智能模块用于收集及输出模仿量、开关量等信号，将信号传输给现场本地站，并承受现场本地站的操控信号输出给相应的设备进行操控功用。智能模块分为四种，即智能模仿量收集模块，智能开关量收集模块，智能操控输出模块及智能电量收集模块。智能模块选用RS485通讯接口，能够长距离远传。

智能模仿量收集模块(R-8017B)


主要特点
-     通道：8路差分模仿输入，每通道量程可独立设置
-     输入类型：mV、V、mA
-     量程规模：±150mV、±500mV、±1V、±5V、±10V、±20mA、4-20mA
-     阻隔电压：3000VDC
-     过电压维护：±35V
-     采样频率：10Hz
-     输入阻抗：20M Ohms
-     误差规模：±0.1%或更高

智能开关量收集模块(R-8055)

主要特点
• 输入：8路
• 输出：8路
• 数字量输出：集电极开路40V（200mA最大负载）
•  输入电压电平：
• 干接点：逻辑电平0：接地；   逻辑电平1：开路
• 湿接点：逻辑电平0：+3V（最大）；   逻辑电平1：+10V~50V
•  光阻隔：2500Vdc
• 功耗：1W@24Vdc
• 带ModBus通讯协议（R-8055+）

智能操控输出模块(R-8068)


主要特点
• 8路A型继电器输出
• 触点容量：AC：1A@250VAC   DC：2A@30VDC
• 继电器动作时间：5ms
• 带ModBus通讯协议（R-8068+）

智能电量收集模块(R-8073)
