银行IP网络音视频监控系统解决方案

　　计算机技术和网络通信技术不断发展的今天，犯罪分子作案的手段越来越呈现高科技化、高智能化趋势。针对银行的刑事案件明显呈上升趋势，恶性案件屡屡发生，内、外作案、内外联合作案等日益增多。传统的单一模式的模拟电视监控系统，无论是从监视手段、还是录像手段上来看已经远远落后于现代商业银行的安全保卫要求。从技术角度来看，新一代的基于数字处理的数字硬盘录像监控系统，已经在技术上全面领先于传统的模拟监控技术。

　　银行网络化安全防范系统是根据公安部和央行联合下发的《公安机关与金融单位联网报警管理规定》的要求，为实现银行安保部门以及公安金融安保部门对各储蓄所、分理处、支行等营业场所防护区域实时图像、声音、报警数据的远程监视、监测、控制功能;为完成银行相关部门对各营业场所营业状况的实时、集中监督与管理的需求;为银行与公安系统建立联防、联建体质提供具有国际先进水平的技术支持而建设的系统。

　　银行监控系统包括了各储蓄所、分理处、支行等营业场所防护区域实时图像的本地远程监视、存储现场声音与报警数据。同时系统还必须具有双向语音功能的远程调度与管理、与公安部门应急联动系统有机结合等功能。

　　一：系统的构成

　　银行监控系统包括了三大部分

　　端监控点(包括ATM、营业所、分理处、支行营业厅等)

　　二级监控中心(分行)

　　远程管理中心(总行)

　　1.1前端监控部分

　　银行前端监控部分主要分为三个地方：柜员制柜台、ATM等自助设备、保安型监控等对象。主要要求是：能够对监控点视频、音频进行采集、硬盘录像存储(存储时间有具体要求)，并且要具有远程联网通讯功能。银行网络视频监控系统对于银行金库门口、点钞等一些重要的地点，需要对其进行完全的监控，将发生的所有情况进行纪录，保障银行的财物安全，并对工作人员进行有效的监督,同时在意外事件发生时，可以有效的保存现场情况的纪录。

　　在银行柜台可安装带音频传输的网络枪机，对现场的声音信息进行有效的分析和采集。柜台监控要求必须每个窗口对应一个摄像机与拾音器。能准确的反映每个窗口的实际情况。

　　在营业大厅以及银行门外采用带有音频输入网络摄像机外加监控拾音器对现场环境实施全方位无死角的监视;

　　在金库及机房安装网络红外枪机外加防爆型监控拾音器，对重要区域24小时不间录像，防止偷窃、破坏行为;

　　在ATM柜员机处放置人体红外探头探测器每台ATM机内置高保真拾音器，当人体接近ATM机时，系统开始录像/录音，人体离开ATM机时停止录像;ATM机室上方安装枪机网络摄像机在机室监控区域安装高保真拾音器实时监控室内情况。

　　前端监控拓扑图如下：

　　前端监控拓扑图

　　1.2前端存储部分

　　一般来说银行办事网点只需配备存储系统。个别特殊网点可根据需求添加输出设备。整体来说，配备一个网络硬盘录像机与外接显示器(音箱设备)就足够前端存储作用。

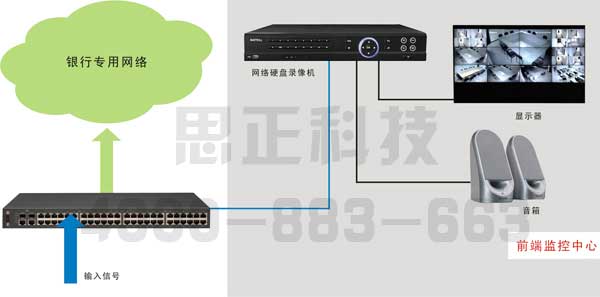

　　前端存储拓扑图如下：

　　前端存储拓扑图

　　1.3总行管理中心

　　总行管理中心主要接收存储来自分行以及其他网点的监控信息。总行监控中心主要由三部分组成：管理主机、服务器、输出设备：必要时还可以配备指挥电脑。

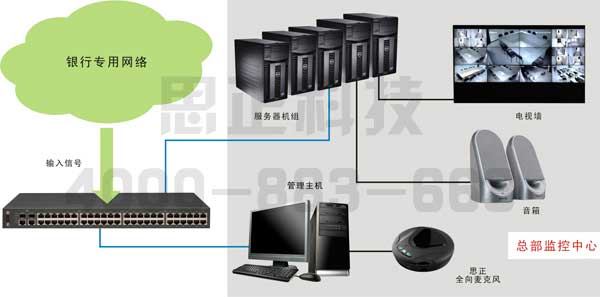

　　总部监控管理中心扑图如下：

　　总部监控管理中心扑图

　　通过后端管理平台软件实现各种功能：

　　多路实时监控

　　基于IP地址列表式管理，综合管理软件能够连接所有的前端网络视频服务器，单屏可同时对36路音视频同时进行监控，支持轮巡。监控中心可以任意选择区域内的音视频通道。基于TCP/IP网络架构，新网点扩展非常方便。

　　音视频同步记录

　　采用MPEG-4方式对音视频信号处理，可实现在远程硬盘实时记录多路音视频监控信号，数据饱和时告警操作提示。管理中心的用户能够通过综合管理软件，对本区域内场景音视频录像进行设置，用户可以选择预存储音视频通道，预先设置录像时间等。全面的检索与回放

　　可以根据用户的查询请求(如某路某时)查询录制在硬盘上的数据，并显示回放。可根据需要对录制的数据进行锁定(防止误删除)、删除、复制等操作，对图像可以进行编辑、打印等操作。

　　报警接入与联动

　　通过前端DVR主机、网络摄像机，用户能够接入多种报警信号，包括烟感、红外探测和其它各种报警，并能外接多路继电器输出。当监视区域有异常变化时(异常条件由用户根据不同情况设置)，则在监控端主机上会及时以声像报警提示，并可控制外接警报器报警，控制现场设备提出警告，同时联动触发录像。

　　远程云台及镜头控制

　　监控中心通过控制端软件，能够控制营业网点摄像机镜头和云台的转动，网络视频服务器、网络一体机支持多种云台解码协议，并可根据用户需要增扩解码协议。

　　层次化的多级认证管理

　　实行操作员分级别管理，不同级别的操作员有不同的操作权限，以提高系统安全性。各级别操作员可在系统安装时设定或在系统投入运行后随时设置。

　　详细的日志管理

　　对操作员登录、报警&录像等工作状况，系统随时做记录，日志记录具备查询、打印功能。

　　双向对讲

　　可通过综合管理软件与前端摄像机的音频输出通道建立链接，实现监控中心与营业网点的音频双向对讲。

　　二.银行IP网络监控系统整体架构的优势

　　1、先进性与适用性

　　系统的技术性能和质量指标应达到国际领先水平;同时，系统的安装调试和操作使用应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求;同时面向各种管理层次，给用户提供舒适、安全、方便、快捷的使用环境。

　　2、经济性与实用性

　　充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。3、可靠性与安全性

　　系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。

　　4、开放性

　　以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以通过开放端口与其他系统实现联动，具有RJ-45网络通讯口，可实现远程控制。

　　5、可扩充性

　　系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。

　　6、追求最优化的系统设备配置

　　在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。7、保留足够的扩展容量

　　该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点;系统中还保留与其他计算机或自动化系统连接的接口;也尽量考虑未来科学的发展和新技术的应用。

　　8、提高监管力度与综合管理水平

　　本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。网络视频监控大大减少劳动强度，减少设备运行维护人员;另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。

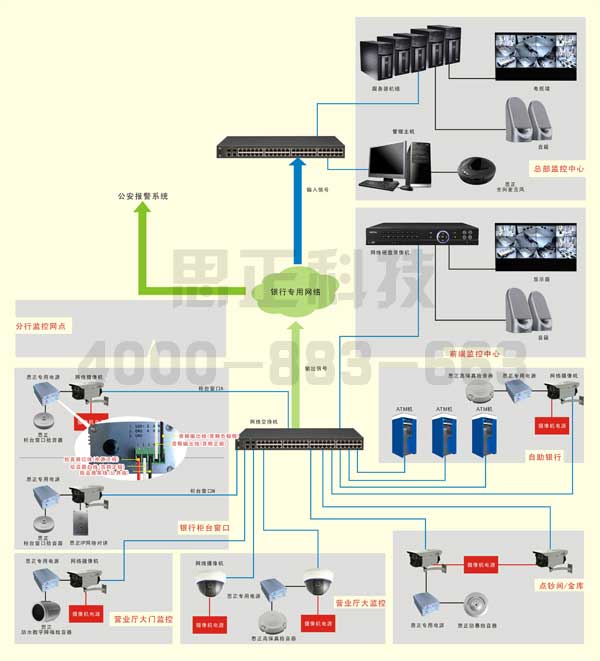

　　银行IP网络监控系统拓扑图
