二维码让网络设备管理无忧

    二维码用于管理性能优越

    二维码作为一种全新的自动识别和信息载体技术，正被越来越多的人们所了解和认知，从最初的通信和媒体行业，到现在的电子票务、电子折扣、防伪盗版、资产管理等，二维码所具有的储存量大、可追踪性高、抗损性强、备援性大、成本便宜等特性成就了其作为信息标识载体的核心地位。基于此，充分利用二维码并以之为载体，开发一套基于物品编码技术的网络设备管理系统，可通过对网络设备的标识，实现快速、准确的设备管理和基本信息获取，提升网络管理工作效率，减少故障设备排查时间，最大程度保障运行安全，并为进一步的网络优化和完善提供简便、有效的管理支撑。

    二维码在网络设备管理中的具体应用

    管理系统设备数据与二维码的绑定拟采用两种形式：一是将设备照片等固化的图片信息直接转化为二维码；二是把设备信息等动态更新的数据写入数据库，再将发布该信息的动态链接地址转化为二维码。这样不仅可以直观地获取设备建档时的原始外观状态，还确保了当设备用途、配置发生变更时，通过不变的二维码也能随时采集到动态更新的最新信息，具体实现方式如下：

    在机房管理中的应用

    机柜管理应用实例

    将机柜信息录入数据库后，对每个机柜进行编码并粘贴二维码标签（如图1）。

图1 二维码标签

    通过扫描二维码标签获取机柜位置图（如图2）和布局图（如图3），可以不用打开机柜，即可了解机柜中所放置的设备列表，点击其他机柜可查看对应机柜的设备列表，点击各设备名称还可以查看详细的设备信息表。

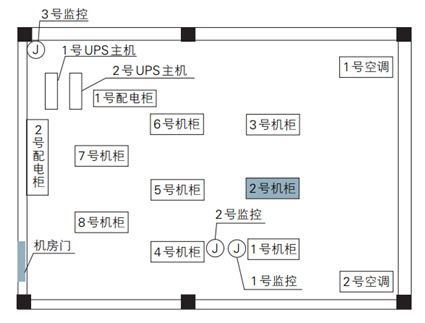

图2 机柜位置图

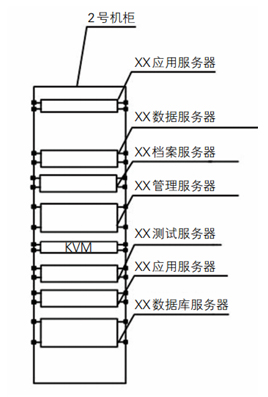

图3 机柜布局图

    服务器及其他设备管理应用实例

    将机房设备按功能划分为服务器、网络设备和存储设备，分别粘贴二维码标签，通过扫描即可快速获取设备基本信息表。其中，“公网IP地址”及“端口映射情况”仅针对公网应用服务器，“管理员账号”和“管理员密码”需要特定用户登录后才能查看，点击“所在机柜”可查看机柜布局图及该设备在机柜中的物理位置，点击“网络拓扑图”可查看整个网络拓扑图及该设备在图中的逻辑位置。

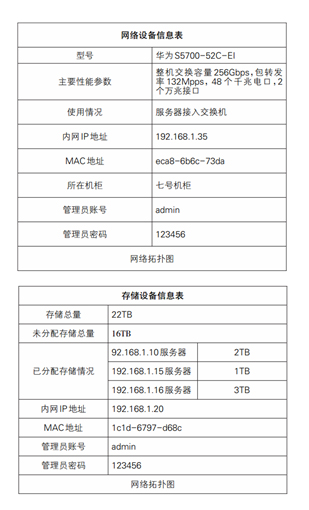

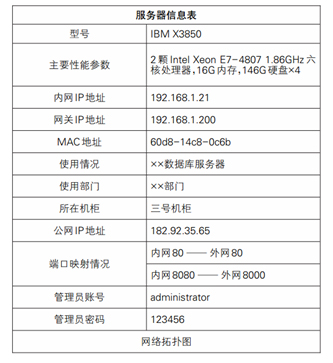

表1 服务器、网络设备及储存设备信息表

    连接设备管理实例

    在机房管理中，理顺每一根网线一直是个简单却艰辛的任务。该应用完美解决了这一问题，只需要对每根网线的两端分别绑定二维码标签，通过扫描便能获取网线信息表（如表2），网线的走向一目了然，再点击“本端设备”或“对端设备”还可进入该设备信息表查看详细信息。

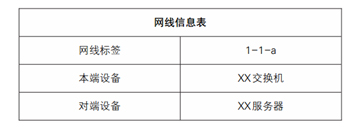

表2 网线信息表

    在办公网络管理中的应用

    电脑及其他网络设备管理实例

    通过对每台办公电脑及网络打印机、网络摄像头等其他网络设备的编码，实现设备的IP、MAC、使用人绑定，轻松解决重装系统后网络设置、网络流畅异常监控、内网ARP攻击源排查等日常网络管理问题，扫描其二维码标签所获取信息如表3所示。

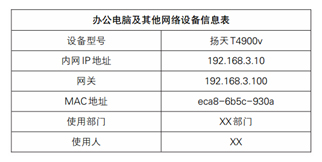

表3 办公电脑及其它网络设备信息表

    无线网络管理实例

    目前WIFI已经成为各类办公网络不可或缺的重要组成部分，同时种类繁多的无线网络设备也成为网络管理中的真空地带，将各种无线设备粘贴上二维码标签，不仅方便管理，对于使用者而言也可以通过扫描获取无线网络的基本信息（如表4）。

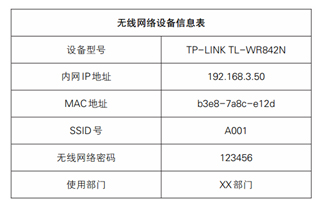

    表4 无线网络设备信息表

    二维码网络设备管理系统的评价与应用展望

    以二维码技术为基础设计和建立网络管理系统，可以降低管理成本，并很好地解决目前网络管理中所存在的信息登记技术落后、信息采集标准不统一、动态管理效率低、设备关系难描述等问题，确保网络管理工作的及时、准确、高效，在中小型机构的网络管理中具有广泛推广价值。

    该应用的下一步，在此基础上引入GS1的资产编码体系，编制一套涵盖机柜、网络设备、服务器、电脑和网线的设备编码，以此编码作为索引建立和完善网络设备数据库，进一步提升系统的性能。
